GID型系列電動高真空蝶閥
GID型系列電動高真空蝶閥
GID型系列電動高真空蝶閥用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。
適用的工作介質為空氣和非腐蝕性氣體。 |
|
|
電動高真空蝶閥主要技術性能 | 適用范圍(Pa) | 105～1.3x10-5 | 閥門漏率(Pa.L/S) | ≤1.3x10-6 | 開閉時間(S) | DN≤63 20；80≤DN≤200 30； DN≥250 48 | 介質溫度（℃） | -25～+80(密封材料為EPDM橡膠)
-30～+150(密封材料為氟橡膠) | 法蘭標準 | JB919 | 安裝位置 | 任意 | 控制電路 | 標準出廠：AC220V/50Hz開關型
特殊：AC380V；DC24V開關型
4～20mA DC調節型 | 信號反饋 | 標準出廠：帶無源觸點型
特殊：4～20mA DC調節型 |

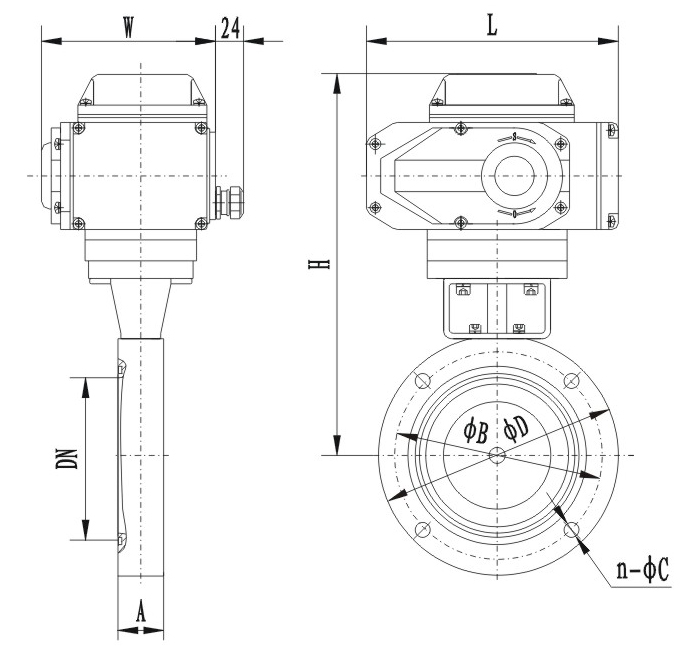

電動高真空蝶閥連接及外形尺寸
| 型號 | 通徑(DN) | ΦD | ΦB | H | A | L | W | n-ΦC | GID-25 | 25 | 70 | 55 | 198 | 22 | 160 | 113 | 4-Φ7 | GID-32 | 32 | 78 | 64 | 202 | GID-40 | 40 | 85 | 70 | 206 | GID-50 | 50 | 110 | 90 | 220 | 4-Φ9 | GID-63 | 63 | 130 | 110 | 229 | 26 | GID-80 | 80 | 145 | 125 | 273 | 30 | 196 | 121 | GID-100 | 100 | 170 | 145 | 285 | 4-Φ12 | GID-125 | 125 | 195 | 170 | 299 | 35 | GID-150 | 150 | 220 | 195 | 368 | 255 | 158 | 8-Φ12 | GID-200 | 200 | 275 | 250 | 394 | 40 | GID-250 | 250 | 330 | 300 | 426 | 45 | GID-300 | 300 | 380 | 350 | 449 | 55 | 8-Φ14 | GID-400 | 400 | 500 | 465 | 538 | 60 | 310 | 207 | 8-Φ18 | 注: GID-63電動高真空蝶閥法蘭連接為GB/T6070標準 |
|
電動高真空蝶閥宗力閥門有限公司訂貨須知：
一、①電動高真空蝶閥產品名稱與型號②電動高真空蝶閥口徑③電動高真空蝶閥是否帶附件以便我們的為您正確選型④氣動高真空擋板閥的使用壓力⑤氣動高真空擋板閥的使用介質的溫度。
二、若已經由設計單位選定宗力閥門有限公司的氣動高真空擋板閥型號，請按氣動高真空擋板閥型號直接向我司銷售部訂購。
三、電動高真空蝶閥當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的弘凌泵閥公司專家為您審核把關。
感謝您訪問我們的【www.zjzlfm。。ｃｏｍ宗力閥門有限公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
